STENCILER

UPP TILL 610×760 MM

Laserskurna stenciler i rostfritt stål för applicering av lodpasta.
VectorGuard inspänningssystem

Vi levererar stenciler till kunder med krävande applikationer, där exv. QFP04 och QFN04 ingår, med gott resultat. Därför kan vi med eftertryck säga att vår stenciler håller hög kvalitet. De anpassas efter kundens behov och önskemål.

Vi har kompetensen och förstår kundens krav. En del kunder gör själva alla anpassningar men de flesta låter oss ta hand om det hela. Vi vill ha en nära relation till kunden och få feedback på det vi gör. Då kan vi se till att våra stenciler håller den höga kvalitet som vi påstår.

• Skärs med en modern LPKF stencillaser G6080
• Kan anpassas till många inspänningsramar, även Vector Guard.
• Maxmått 610×760 mm
• Ingen efterbearbetning – blanka stenciler
• Valfri tjocklek – 100,127,150, 200 um I lager
• Anpassas till kundens behov

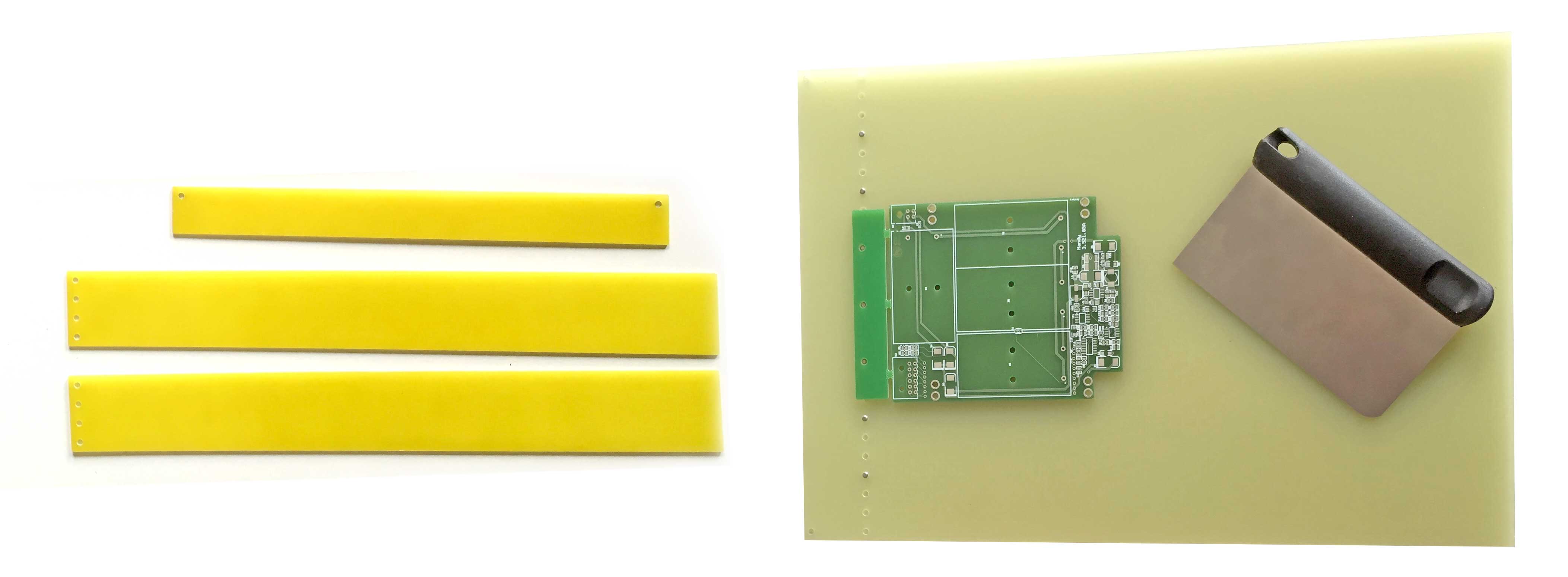

YTMONTERINGSKIT

För enkel och smidig applicering av lodpasta tillsammans med laserskuren stencil 250×360 mm. Fixturens styrstift centrerar mönsterkortet och stencilplåten mot varandra. Länk till instruktionsfilm.

I kittet ingår:

  • 1 st bottenplatta i 5 mm FR4 med förborrade stifthål. Plattans mått 250×360 mm.
  • Linjaler för att utjämna trycket på stencilen
  • Stift och rakel

YTMONTERINGSKIT2

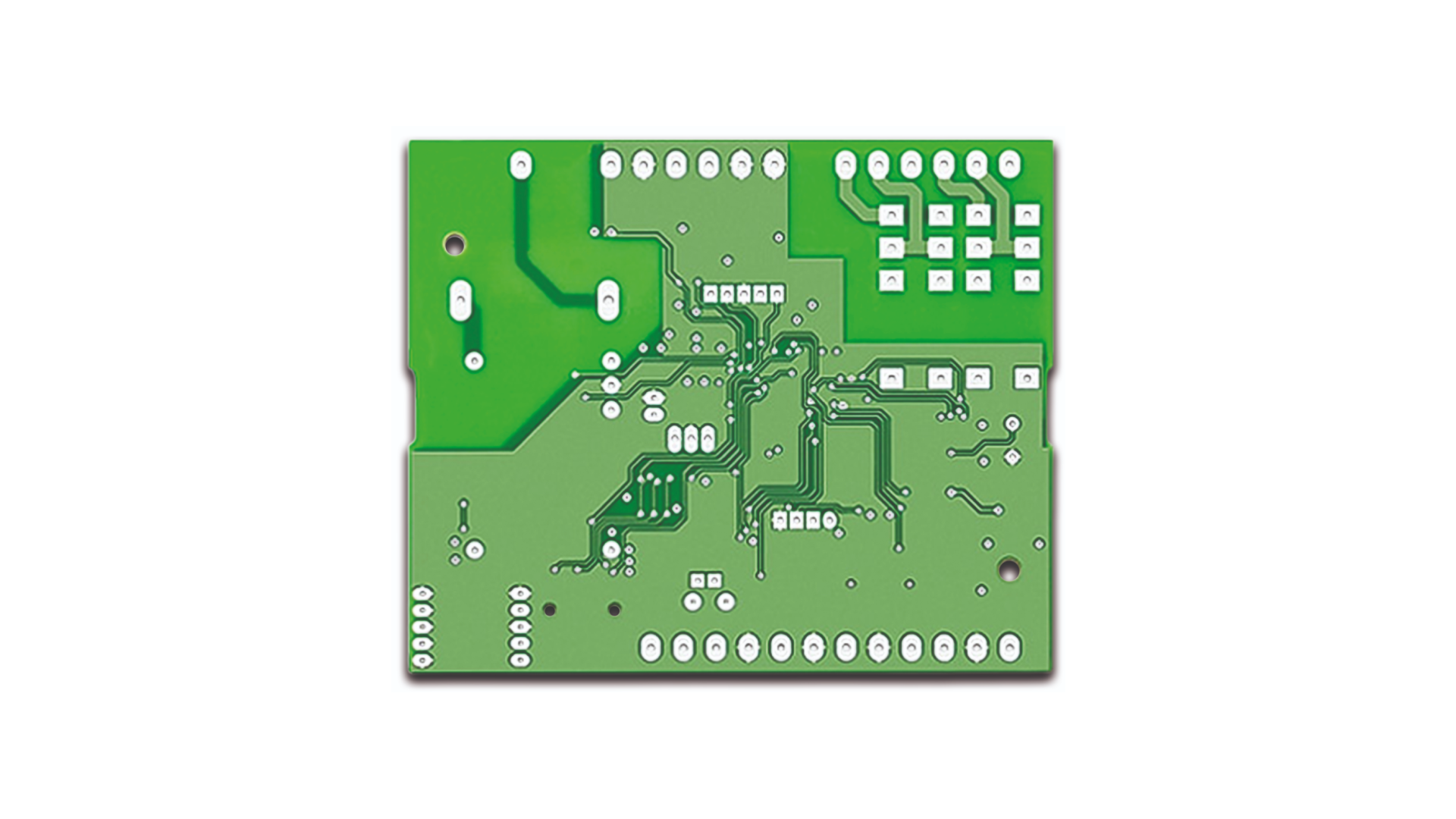

UTVECKLARKORT

1 ELLER 2 LAGER

Genom att gå förbi några steg i processen kan vi erbjuda mönsterkort till en lägre kostnad och snabbare leverans.

Beredning/CAM:

  • Ingen Design Rule Check. Tillverkning sker exakt efter erhållna underlag.
  • Gerber-filer
Laminat:
• Isola – DE104 FR4 370HR
Antal lager:
1 – 2
Laminattjocklek:
1,6 mm (annan tjocklek mot pristillägg)
Koppartjocklek:
18 um baskoppar
Minsta håldiameter:
0,3 mm
Minsta isolation:
0,15 mm
Minsta ledare:
0,15 mm
Minsta annual ring:
0,15 mm
Lödmask:
Finns som tillval.
Lödmasköppningar 0,10 mm större än pad.
Anvisningstryck:
N/A
Oxidsksydd:
• Blyfri HAL
Kvalitetssäkring:
• Avsyning
Scoring
Konturfräsning
Efterbehandling:
N/A

MÖNSTERKORT

1 TILL 10 LAGER

Mönsterkort av hög standard för tillverkning i små eller stora serier med kvalitetssäkring.

Beredning/CAM:

• Design Rule Check av erhållna underlag före produktionsstart.
• Gerber-filer.

Laminat:

• Isola – DE104 FR4 370HR
• Rogers – 3000 serien, 4000 serien, 4350B
• Arlon – DiClad 527, 880
• Bergquist – ThermalClad, Aluminiumlaminat

Antal lager:
1 – 10
Laminattjocklek:
0,2 – 5,0 mm
Koppartjocklek:
18, 35, 70, 105, 140, 210 um baskoppar
Minsta håldiameter:
0,2 mm
Minsta isolation:
0,10 mm
Minsta ledare:
0,10 mm
Minsta annual ring:
0,15 mm

Lödmask:

• Grön
• Röd
• Vit
• Blå
• Svart

Anvisningstryck:
Vitt 2 sidor

Oxidsksydd:
• Blyfri HAL
• Nickel
• Guld
• Kemiskt nickel/guld

Kvalitetssäkring:
• AOI
• Avsyning
• Eltest
• Impedansmätning
• Snittprov

Scoring

Konturfräsning

Efterbehandling:
• Guldfingrar
• Gummimask
• Täckta vior
• Pluggprint
