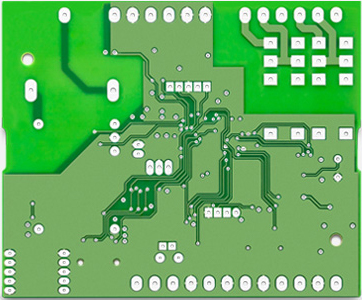

UTVECKLARKORT

1 ELLER 2 LAGER

Genom att gå förbi några steg i processen kan vi erbjuda mönsterkort till en lägre kostnad och snabbare leverans.

Beredning/CAM:

  • Ingen Design Rule Check. Tillverkning sker exakt efter erhållna underlag.
  • Gerber-filer
Laminat:
• Isola – DE104 FR4 370HR
Antal lager:
1 – 2
Laminattjocklek:
1,6 mm (annan tjocklek mot pristillägg)
Koppartjocklek:
18 um baskoppar
Minsta håldiameter:
0,3 mm
Minsta isolation:
0,15 mm
Minsta ledare:
0,15 mm
Minsta annual ring:
0,15 mm
Lödmask:
Finns som tillval.
Lödmasköppningar 0,10 mm större än pad.
Anvisningstryck:
N/A
Oxidsksydd:
• Blyfri HAL
Kvalitetssäkring:
• Avsyning
Scoring
Konturfräsning
Efterbehandling:
N/A
