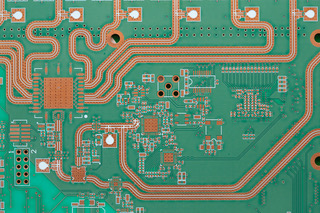

MÖNSTERKORT

Mönsterkort av hög standard för tillverkning i små eller stora serier med kvalitetssäkring.

Beredning/CAM:

• Design Rule Check av erhållna underlag före produktionsstart.
• Gerber-filer.

Laminat:

• Isola – DE104 FR4 370HR
• Rogers – 3000 serien, 4000 serien, 4350B
• Arlon – DiClad 527, 880
• Bergquist – ThermalClad, Aluminiumlaminat

Antal lager:
1 – 10

Laminattjocklek:
0,2 – 5,0 mm

Koppartjocklek:
18, 35, 70, 105, 140, 210 um baskoppar

Minsta håldiameter:
0,2 mm

Minsta isolation:
0,10 mm

Minsta ledare:
0,10 mm

Minsta annual ring:
0,15 mm

Lödmask:

• Grön
• Röd
• Vit
• Blå
• Svart

Anvisningstryck:
Vitt 2 sidor

Oxidsksydd:
• Blyfri HAL
• Nickel
• Guld
• Kemiskt nickel/guld

Kvalitetssäkring:
• AOI
• Avsyning
• Eltest
• Impedansmätning
• Snittprov

Scoring

Konturfräsning

Efterbehandling:
• Guldfingrar
• Gummimask
• Täckta vior
• Pluggprint
