STENCILER

UPP TILL 610×760 MM

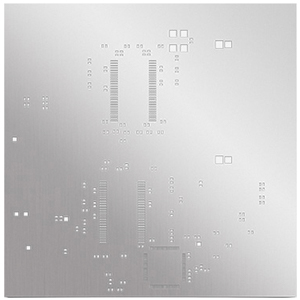

Laserskurna stenciler i rostfritt stål för applicering av lodpasta.
VectorGuard inspänningssystem

Vi levererar stenciler till kunder med krävande applikationer, där exv. QFP04 och QFN04 ingår, med gott resultat. Därför kan vi med eftertryck säga att vår stenciler håller hög kvalitet. De anpassas efter kundens behov och önskemål.
Vi har kompetensen och förstår kundens krav. En del kunder gör själva alla anpassningar men de flesta låter oss ta hand om det hela. Vi vill ha en nära relation till kunden och få feedback på det vi gör. Då kan vi se till att våra stenciler håller den höga kvalitet som vi påstår.

• Skärs med en modern LPKF stencillaser G6080
• Kan anpassas till många inspänningsramar, även Vector Guard.
• Maxmått 610×760 mm
• Ingen efterbearbetning – blanka stenciler
• Valfri tjocklek – 100,127,150, 200 um I lager
• Anpassas till kundens behov





















YTMONTERINGSKIT

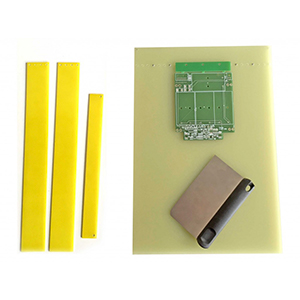

För enkel och smidig applicering av lodpasta tillsammans med laserskuren stencil 250×360 mm. Fixturens styrstift centrerar mönsterkortet och stencilplåten mot varandra. Länk till instruktionsfilm.

I kittet ingår:

  • 1 st bottenplatta i 5 mm FR4 med förborrade stifthål. Plattans mått 250×360 mm.
  • Linjaler för att utjämna trycket på stencilen
  • Stift och rakel





















VectorGuard

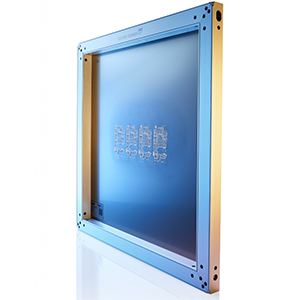

Cogra är licensierad återförsäljare av VectorGuard som är ett marknadsledande inspänningssystem för avancerad ytmontering med stenciler. Licensen gäller i Sverige, Norge och Danmark.

Fördelarna med systemet är många:

  • Stabil infästning. Plåten är hårt spänd, med en High Tension hårdare än någon annan ram. Inget fladder, inga bubblor i plåten.
  • Enkelt byte av plåt i ramen. Minimal risk att skada sig själv eller plåten.
  • Låg vikt på själva ramen. Väger mindre än många andra ramar och är därför lättare att hantera.
  • Med VectorGuard kan vi erbjuda kunden möjlighet att skicka tillbaka plåten för att lägga in öppningar eller hela mönster i efterhand.

Informationsvideo
